水机空调通用液晶线控器（使用+调试+安装）说明书

1. 常规风机通用说明书

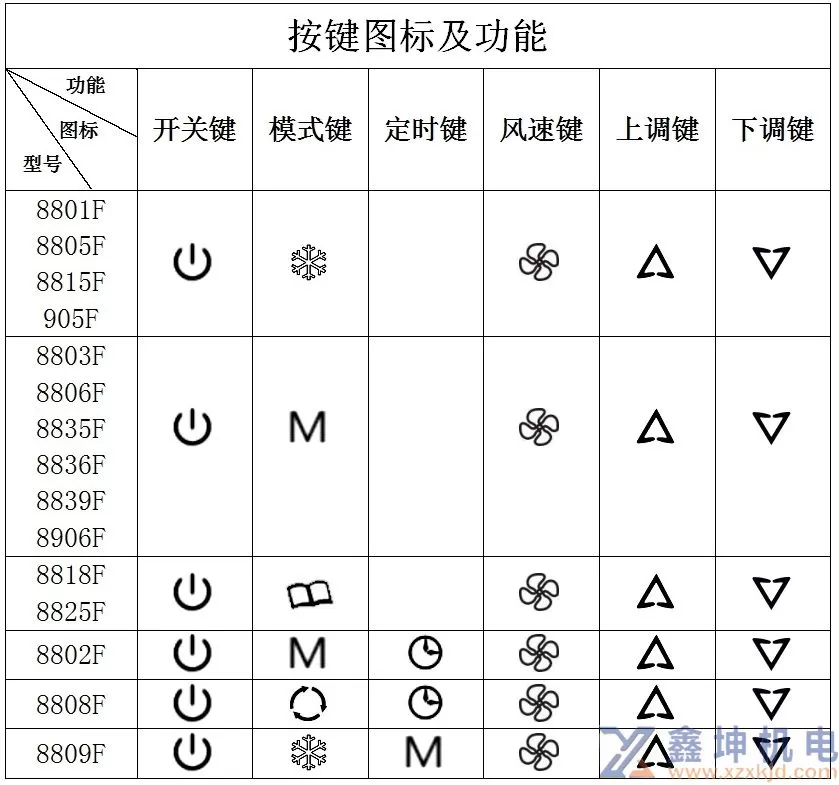

按键功能介绍（型号不同，但操作方法相同）

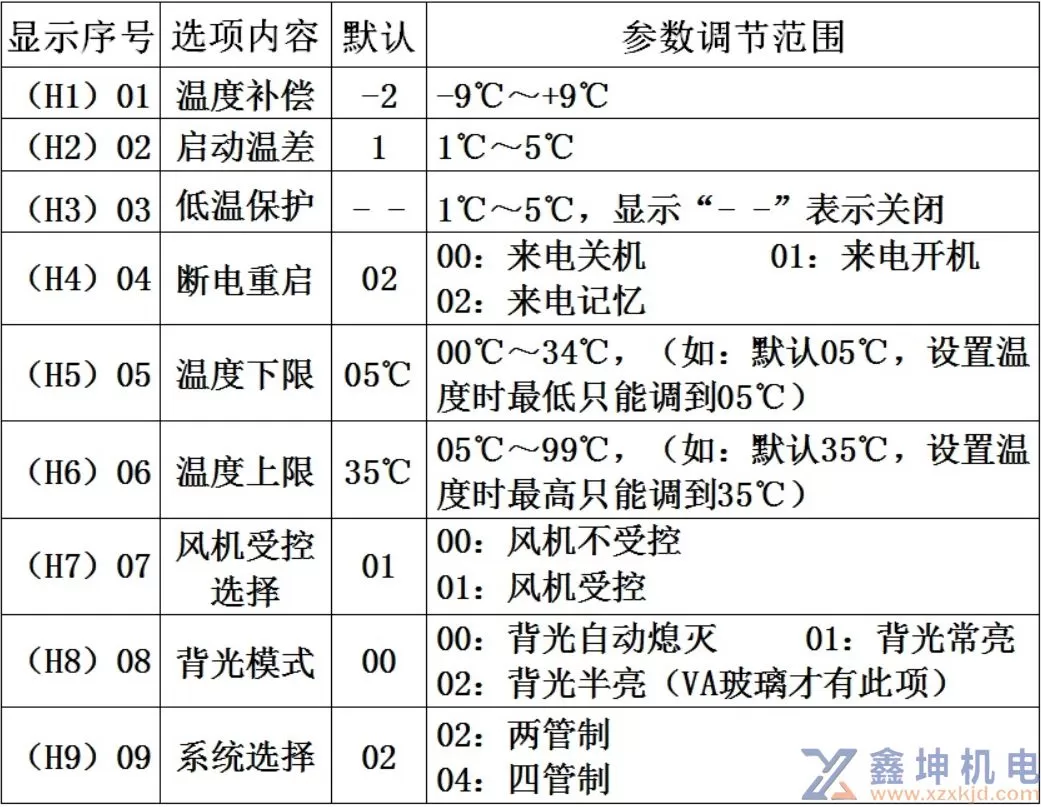

高级选项功能参数介绍（型号不同，但操作方法相同）

安装操作步骤

功能操作说明

按键锁定：开机状态下同时长按上键和下键5秒钟开启童锁功能，显示屏显示钥匙图标或“CL”、“LOCY”字符，再同时长按上键和下键5秒钟关闭童锁功能。

485地址码设置：开机状态下同时长按模式键和风速键5秒钟进入地址码设置界面，按模式键移位，按开关键保存退出。（选配485通讯机型才有此项）

睡眠模式：开机状态长按模式键 3秒钟进入睡眠模式界面，显示“睡眠”二字闪烁或显示睡眠图标闪烁，按上键确认开启。睡眠模式开启后，空调处于制冷模式，运行1小时后，设定温度将自动升高 1℃，再运行1小时后，再升高 1℃，当运行总时间达到8小时后退出睡眠模式，在8小时内共升高 2℃；如果空调处于制热模式，则在睡眠方式下运行1小时后，设定温度降低2℃，再运行1小时后再降低3℃，当运行总时间达到8小时后退出睡眠模式，在 8小时内共降低 5℃。

定时功能设定：开机状态长按模式键3秒钟进入睡眠模式界面，再短按模式键切换到定时设置界面，按模式键切换到下一项，设定好时间闪烁5秒钟自动确认开启，以倒计时方式运行。

恢复出厂设置：开机状态下同时长按开关键和上键5秒钟，待全屏显示两秒后表示恢复出厂设置成功。

高级选项：在关机状态同时长按模式键和风速键5秒钟进入高级选项，按模式键切换选项内容，按上、 下键调整，按开关键确认退出。

传感器故障报警：当传感器出现故障时，显示屏显示E1、Er代码报警并关闭输出，直到故障解除才会恢复正常。

低温保护：如果开启低温保护功能，温控器在关机状态下室内温度检测到低于设定的低温保护温度，温控器自动开启阀和风机输出，待室内温度上升超过设定的保护温度关闭阀和风机输出。（出厂默认关闭，可以在高级选项开启。）

安装注意事项

1. 安装时切断电源，配置电源开关，长期不使用时应切断电源。

2. 安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源、远离潮湿地方，且具有房间温度代表性的位置。

3. 根据底壳接线图连接电路，如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。

4. 根据标示电流配备负载，禁止超载。

接线图：实际以底壳接线图为准

警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！

保修（售后）服务：

本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。

产品功能和外观可能会和说明书略有差异，请以实际产品为准。
