MinIO-DirectPV分布式存储部署

.1. 部署概述

Kubernetes hostpath、local和本地静态配置都存在需要事先在node节点准备好可用的块存储或文件系统，例如对插入的硬盘，或者磁盘阵列做分区格式化，文件系统则需提前创建好Kubernetes即将利用的挂载目录，并且两种方法都会有亲和性限制，无法做到让Kubernetes自身的去调度让数据卷分布在不同的node节点上。

若利用传统的SAN或者NAS的CSI存储驱动（网络PV）来为minio集群提供存储，minio集群本身就分布式存储和保障高可用的特点，不仅会在数据路径中增加另一层复制/擦除编码和额外的网络跃点。这种额外的分解层还会导致复杂性增加和性能下降的问题。

而DirectPV可以解决如上问题，DirectPV做到了跨服器发现可用存储资源、跨服器格式化存储、创建供Kubernetes PV使用的存储池，由Kubernetes API通过DirectPV CSI调度存储资源为POD分配直连式存储PV，分布式地在node节点创建符合PVC申请要求的PV。DirectPV创建的存储资源统一由部署DirectPV的节点监视和维护。

通俗点讲，相当于在master节点部署DirectPV后，只需在node节点插入硬盘或者组建磁盘阵列，后续的格式化只需在安装了DirectPV的master节点上操作，node节点无需后续操作，PV由Kubernetes自行调度和创建，并由PV卷将数据持久化。

DirectPV更多介绍参考：002.DirectPV介绍及安装

基于如上考虑，本实验Kubernetes部署Minio集群存储，选择使用DirectPV CSI作为分布式存储的最佳实践。
同时minio官方支持通过简单的快速部署，以便于进行基础测试：

curl https://raw.githubusercontent.com/minio/docs/master/source/extra/examples/minio-dev.yaml -O
kubectl apply -f minio-dev.yaml

参考官方： 快速部署MinIO 。

.2. minio集群特性

每个minio集群节点上由Kubernetes调度，而每个集群节点的驱动器使用的PV由DirectPV调度，也就是说驱动器实际使用的存储资源是由DirectPV随机的从属于Kubernetes的DirectPV存储池中分配出来的，那实际的数据会随机的分布在node节点上的硬盘上，只要node节点硬盘数量较多，很大程度上可以规避硬盘单点故障的问题。

• 分布式
  minio集群将数据分布在每个minio集群节点上，每个集群节点至少拥有4个驱动器，数据被均匀分布在每个集群节点的驱动器上，一半的驱动器空间用于数据备份利用，一半的空间用于存储。

• 高可用
  minio集群的高可用特性，即驱动器只要有总数的N/2在线，即可完整的同步和还原数据，解决了硬盘单点故障导致数据丢失的问题。只要minio的集群节点数量够多，也能规避minio集群节点故障大面积的驱动器掉线导致存储数据丢失的问题。

1. MinIO部署

1.1 部署规划

• Kubernetes 安装
  本实验不涉及 Kubernetes 部署， Kubernetes 部署参考 Kubernetes_v1.30.3高可用部署架构二 。

• 节点规划
  已完成部署的Kubernetes集群的规划及磁盘相关信息如下：

集群VIP： 172.24.10.100
相关域名均能正常解析，可通过hosts解析相关域名至 VPI 。

1.2 DirectPV部署

DirectPV部署安装参考：002.DirectPV介绍及安装

通常安装完DirectPV后会自动生成默认的 directpv-min-io StorageClass 。

[root@master01 directpv]# kubectl get sc -o wide
NAME                 PROVISIONER          RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
directpv-min-io      directpv-min-io      Delete          WaitForFirstConsumer   true                   11h

1.3 配置MinIO

根据当前规划，参考 DirectPV部署MinIO存储官方yaml 进行修改。

也可参考 MinIO官方yaml 修改。

当前版本的minio把API端口和WebUI端口进行了区分，本实验API保留9000，webui配置为9090。
部署在独立的namespace minio-dev中。

[root@master01 minio]# curl https://raw.githubusercontent.com/minio/docs/master/source/extra/examples/minio-dev.yaml -O[root@master01 minio]# vim minio-dev.yamlapiVersion: v1kind: Namespacemetadata:
  name: minio-dev
  labels:
    name: minio-dev---kind: ServiceapiVersion: v1metadata:
  name: minio
  namespace: minio-dev
  labels:
    app: miniospec:
  selector:
    app: minio
  type: NodePort
  ports:
    - name: api
      port: 9000
      protocol: TCP
      targetPort: 9000
      nodePort: 9000
    - name: webui
      port: 9090
      protocol: TCP
      targetPort: 9090
      nodePort: 9090---apiVersion: apps/v1kind: StatefulSetmetadata:
  name: minio
  namespace: minio-dev
  labels:
    app: miniospec:
  serviceName: "minio"
  replicas: 4
  selector:
    matchLabels:
      app: minio
  template:
    metadata:
      labels:
        app: minio
        directpv.min.io/organization: minio
        directpv.min.io/app: minio-example
        directpv.min.io/tenant: tenant-1
    spec:
      containers:
      - name: minio
        image: minio/minio
        env:
        - name: MINIO_ACCESS_KEY
          value: minio
        - name: MINIO_SECRET_KEY
          value: minio123
        volumeMounts:
        - name: minio-data-1
          mountPath: /data1
        - name: minio-data-2
          mountPath: /data2
        - name: minio-data-3
          mountPath: /data3
        - name: minio-data-4
          mountPath: /data4
        args:
        - "server"
        - "http://minio-{0...3}.minio.minio-dev.svc.cluster.local/data{1...4}"
        - "--console-address"
        - ":9090"
  volumeClaimTemplates:                 #配置StorageClass
  - metadata:
      name: minio-data-1
    spec:
      accessModes: [ "ReadWriteOnce" ]      resources:
        requests:
          storage: 1Gi
      storageClassName: directpv-min-io #配置已存在的storageClass
  - metadata:
      name: minio-data-2
    spec:
      accessModes: [ "ReadWriteOnce" ]      resources:
        requests:
          storage: 1Gi
      storageClassName: directpv-min-io #配置已存在的storageClass
  - metadata:
      name: minio-data-3
    spec:
      accessModes: [ "ReadWriteOnce" ]      resources:
        requests:
          storage: 1Gi
      storageClassName: directpv-min-io #配置已存在的storageClass
  - metadata:
      name: minio-data-4
    spec:
      accessModes: [ "ReadWriteOnce" ]      resources:
        requests:
          storage: 1Gi
      storageClassName: directpv-min-io #配置已存在的storageClass

1.4 正式部署

[root@master01 minio]# kubectl apply -f minio-dev.yaml

[root@master01 minio]# kubectl -n minio-dev get all -o wide
NAME          READY   STATUS    RESTARTS   AGE     IP             NODE       NOMINATED NODE   READINESS GATES
pod/minio-0   1/1     Running   0          2m42s   10.10.30.123   worker02              pod/minio-1   1/1     Running   0          2m33s   10.10.196.75   worker04              pod/minio-2   1/1     Running   0          2m25s   10.10.5.11     worker01              pod/minio-3   1/1     Running   0          2m16s   10.10.19.65    worker03              NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                       AGE     SELECTOR
service/minio   NodePort   10.20.113.61           9000:9000/TCP,9090:9090/TCP   2m42s   app=minio

NAME                     READY   AGE     CONTAINERS   IMAGES
statefulset.apps/minio   4/4     2m42s   minio        minio/minio
[root@master01 minio]# kubectl directpv list drives
┌──────────┬─────────┬──────────────────────────┬────────┬────────┬─────────┬────────┐
│ NODE     │ NAME    │ MAKE                     │ SIZE   │ FREE   │ VOLUMES │ STATUS │
├──────────┼─────────┼──────────────────────────┼────────┼────────┼─────────┼────────┤
│ worker01 │ nvme0n2 │ VMware Virtual NVMe Disk │ 20 GiB │ 16 GiB │ 4       │ Ready  │
│ worker02 │ nvme0n2 │ VMware Virtual NVMe Disk │ 20 GiB │ 16 GiB │ 4       │ Ready  │
│ worker03 │ nvme0n2 │ VMware Virtual NVMe Disk │ 20 GiB │ 16 GiB │ 4       │ Ready  │
│ worker04 │ nvme0n2 │ VMware Virtual NVMe Disk │ 20 GiB │ 16 GiB │ 4       │ Ready  │
└──────────┴─────────┴──────────────────────────┴────────┴────────┴─────────┴────────┘

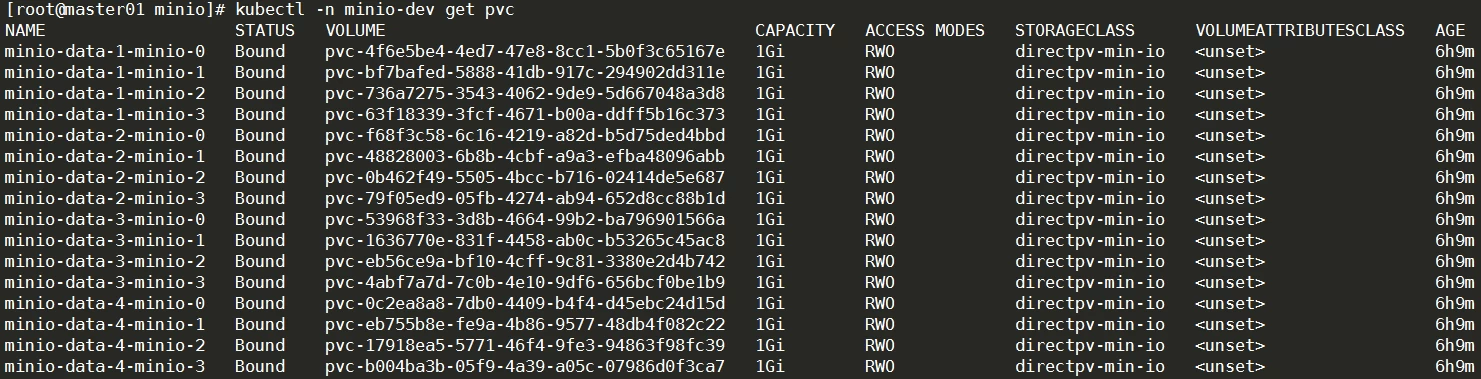

[root@master01 minio]# kubectl -n minio-dev get pvc

1.5 ingress访问webui

使用ingress将Webui开放出来。
创建证书。

[root@master01 minio]# ll *com*-rw-r--r-- 1 root root 3.9K Aug 24 06:19 api.linuxsb.com.crt-rw-r--r-- 1 root root 1.7K Aug 24 06:19 api.linuxsb.com.key-rw-r--r-- 1 root root 3.9K Aug 24 05:36 minio.linuxsb.com.crt-rw-r--r-- 1 root root 1.7K Aug 24 05:36 minio.linuxsb.com.key[root@master01 minio]# kubectl -n minio-dev create secret tls minio-webui-tls --cert=minio.linuxsb.com.crt --key=minio.linuxsb.com.key[root@master01 minio]# kubectl -n minio-dev create secret tls minio-api-tls --cert=api.linuxsb.com.crt --key=api.linuxsb.com.key[root@master01 minio]# kubectl -n minio-dev describe secrets minio-webui-tls
[root@master01 minio]# kubectl -n minio-dev describe secrets minio-api-tls

创建ingress规则。

[root@master01 minio]# vim minio-ingress.yamlapiVersion: networking.k8s.io/v1kind: Ingressmetadata:
  name: minio-webui-ingress
  namespace: minio-dev
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /spec:
  ingressClassName: "nginx"
  tls:
    - hosts:
        - 'minio.linuxsb.com'
      secretName: minio-webui-tls
  rules:
    - host: minio.linuxsb.com
      http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: minio
                port:
                  number: 9090---apiVersion: networking.k8s.io/v1kind: Ingressmetadata:
  name: minio-api-ingress
  namespace: minio-dev
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /spec:
  ingressClassName: "nginx"
  tls:
    - hosts:
        - 'api.linuxsb.com'
      secretName: minio-api-tls
  rules:
    - host: api.linuxsb.com
      http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: minio
                port:
                  number: 9000
                  [root@master01 minio]# kubectl apply -f minio-ingress.yaml [root@master01 minio]# kubectl -n minio-dev get ingress -o wideNAME                  CLASS   HOSTS               ADDRESS        PORTS     AGEminio-api-ingress     nginx   api.linuxsb.com     172.24.10.11   80, 443   64sminio-webui-ingress   nginx   minio.linuxsb.com   172.24.10.11   80, 443   64s

1.6 确认验证

• 浏览器验证

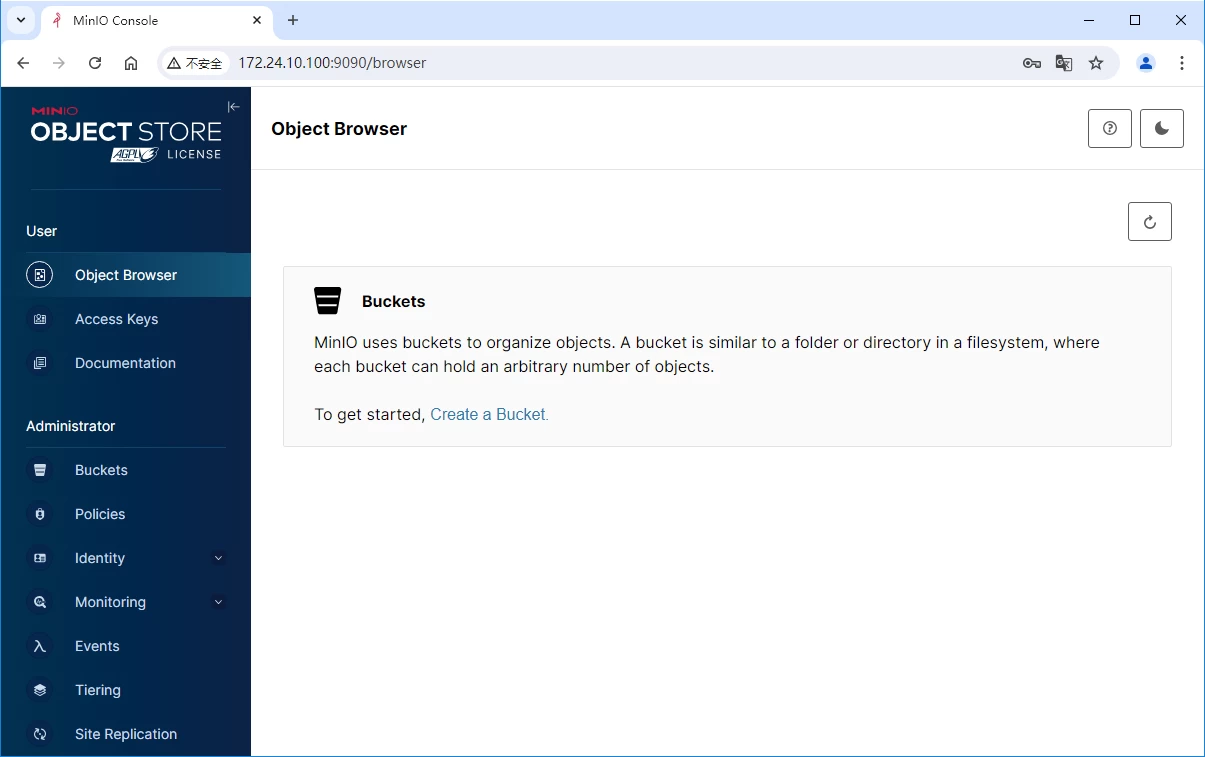

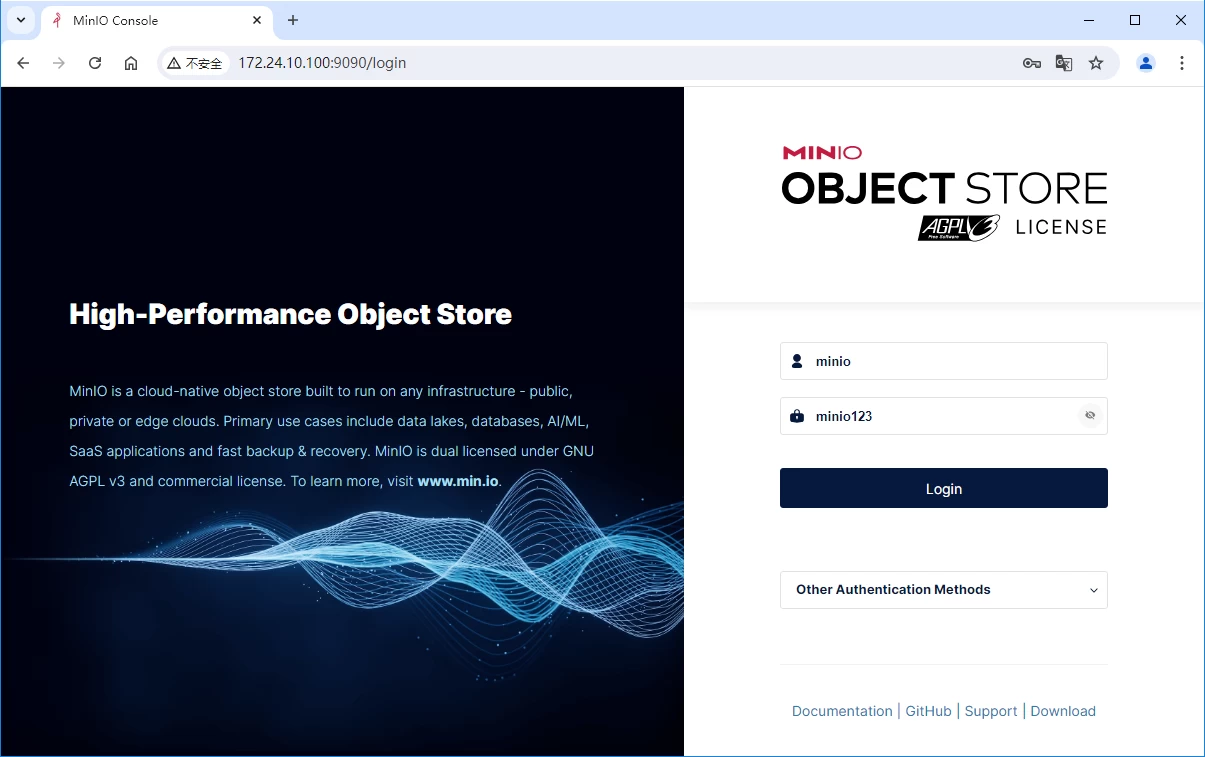

  使用浏览器访问 https://172.24.10.100:9090 ，默认minio账号密码： minioadmin / minioadmin ，本实验已设置账号密码： minio / minio123 。

也可使用ingress所暴露的域名访问： https://minio.linuxsb.com 。

• MC验证
  MinIO Client mc命令行工具提供了ls、cat、cp、mirror和diff等命令，支持文件系统和Amazon s3兼容的云存储服务。

mc命令行工具是为与AWS S3 API兼容而构建的，并在MinIO和AWS S3上测试了预期的功能和行为。

安装mc：

[root@master01 minio]# curl https://dl.min.io/client/mc/release/linux-amd64/mc \  --create-dirs \
  -o /usr/local/bin/mc

[root@master01 minio]# chmod +x /usr/local/bin/mc
[root@master01 minio]# mc --help

连接minio：
使用mc alias set命令将Amazon s3兼容的服务添加到mc配置中，将alias替换为要关联到S3服务的名称。
mc命令通常需要alias作为参数来标识要对哪个S3服务执行，如果省略ACCESS_KEY和SECRET_KEY，执行命令时会提示在CLI中输入这些值。

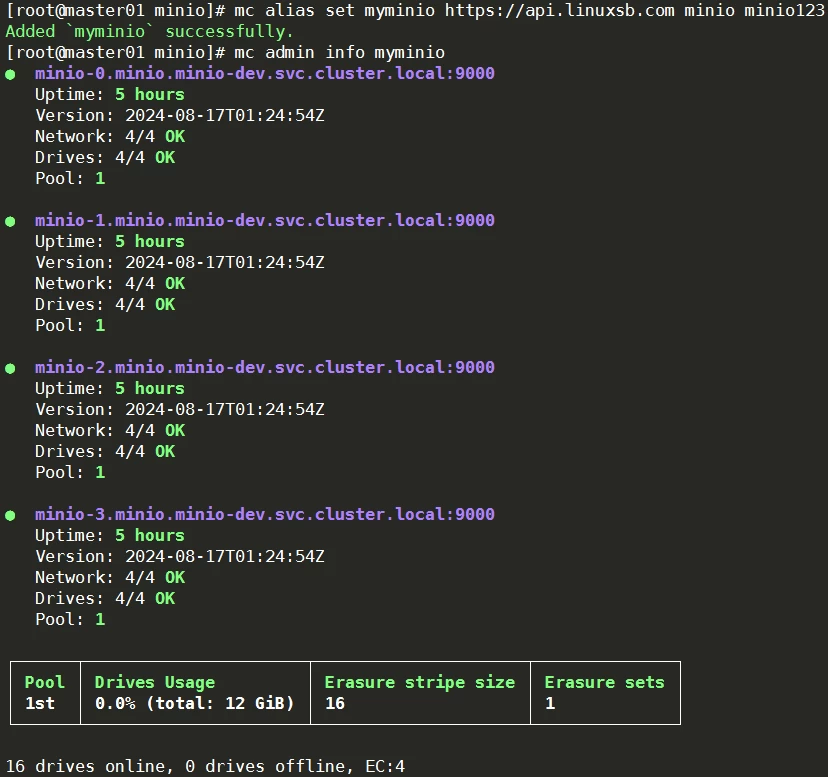

[root@master01 minio]# mc alias set myminio https://api.linuxsb.com minio minio123Added `myminio` successfully.
[root@master01 minio]# mc admin info myminio

提示：更多mc命令使用参考： MinIO Client 。

2. MinIO扩容

2.1 在线扩容

MinIO结合DirectPV部署的分布式存储集群，可通过DirectPV的特性完成在线卷扩容，不需要重新启动使用这些卷的pod，调整扩容后的大小，然后Persistent Volume Claim自动完成相应动作。

[root@master01 minio]# kubectl -n minio-dev get pvc minio-data-1-minio-0 -o yaml > minio-data-1-minio-0.yaml        #将需要扩容的卷的yaml导出[root@master01 minio]# vim minio-data-1-minio-0.yaml apiVersion: v1kind: PersistentVolumeClaimmetadata:
  annotations:
    pv.kubernetes.io/bind-completed: "yes"
    pv.kubernetes.io/bound-by-controller: "yes"
    volume.beta.kubernetes.io/storage-provisioner: directpv-min-io
    volume.kubernetes.io/selected-node: worker02
    volume.kubernetes.io/storage-provisioner: directpv-min-io
  creationTimestamp: "2024-08-23T16:27:13Z"
  finalizers:
  - kubernetes.io/pvc-protection
  labels:
    app: minio
  name: minio-data-1-minio-0
  namespace: minio-dev
  resourceVersion: "1536089"
  uid: 4f6e5be4-4ed7-47e8-8cc1-5b0f3c65167espec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 2Gi                          #直接修改大小
  storageClassName: directpv-min-io
  volumeMode: Filesystem
  volumeName: pvc-4f6e5be4-4ed7-47e8-8cc1-5b0f3c65167estatus:
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 1Gi
  phase: Bound[root@master01 minio]# kubectl apply -f minio-data-1-minio-0.yaml……

2.2 确认验证

验证扩容后的相应的卷是否为2G。

[root@master01 minio]# kubectl -n minio-dev get pvc minio-data-1-minio-0 -o yamlapiVersion: v1kind: PersistentVolumeClaim#……spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 2Gi                          #扩容后的当前容量
  storageClassName: directpv-min-io
  volumeMode: Filesystem
  volumeName: pvc-4f6e5be4-4ed7-47e8-8cc1-5b0f3c65167estatus:
  accessModes:
  - ReadWriteOnce
  capacity:
    storage: 2Gi[root@master01 minio]# kubectl -n minio-dev get pvc minio-data-1-minio-0NAME                   STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS      VOLUMEATTRIBUTESCLASS   AGEminio-data-1-minio-0   Bound    pvc-4f6e5be4-4ed7-47e8-8cc1-5b0f3c65167e   2Gi        RWO            directpv-min-io                    6h20m
