自动排线机800-1000型

￥0 ￥15800

数量

库存：99999 件

加入购物车 立即购买

商品详情

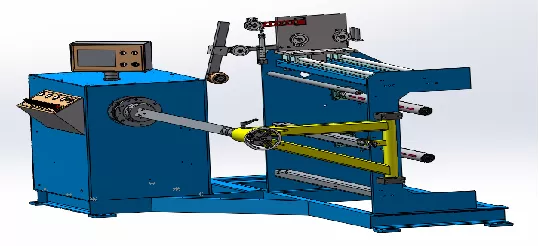

自动绕线机

automatic winding machine

概述：型自动绕线机适用于各类中小型配电变压器、互感器、电抗器线圈及类似工艺的线圈绕制。

Summary: type automatic winding machine is suitable for all kinds of smal and medium-sized distribution transformer、mutual inductor、reactor coil and similarly coil winding process

由卷绕主机 By the winding host

自动排线装置 Automatic wiring devices

层绝缘供给装置 Layer insulation supply device 圆线、扁线涨力可调放线架

Adjustable motorized round wire and lat wire tension 气动系统 Air-operated system

PLC 控制及伺服电机系统

PLC control and servo motor system 触摸屏屏人机界面

Touch screen and man-machine interface

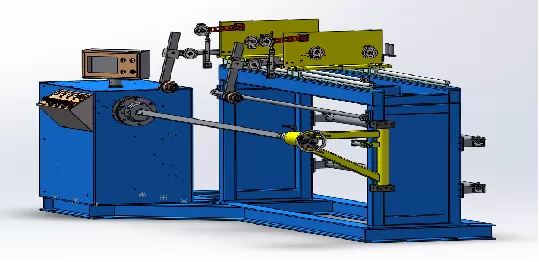

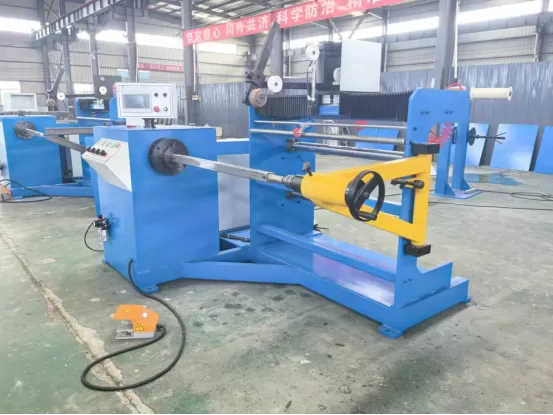

自动排线机800-1000型(pic1)

主要技术参数

Main technical parameters

1	中心高Centre height	850 mm	900 mm
2	绕线轴中心距Center distance around the axis	0-800mm	1000mm（排线范围）
3	工作力距Work torque	max 1000 NM	max 1000 N/M
4	绕线轴尺寸Around the spool size	50×90	40×40×1200
5	工作转速Work speed	0—200 r/min	0—240r/min
6	调速方式Speed method	无级变频调速Stepless frequency control of motor speed	无级变频调速
7	适用工件范围 Applicable scope of artifacts	外径(o.d.)≤600mm Outer diameter(o.d.) ≤600mm	外径(o.d.) ≤750mm
		内径(i.d.)=80mm Inner diameter(i.d.)≥80mm	内径 (i.d.) ≥80mm
		轴向高：H ≤750mm Axial height:H ≤750mm	轴向高： H ≤1000mm
8	矩形线圈对角线长度：Rectangular coil diagonal length	Max: 800 mm	Max: 1000 mm
9	工件重量：Workpiece weight	Max:500kg	Max：650kg
10	层绝缘数量Layer insulation quantity	2个two	2个
11	整机功率Machine power	约5 kw About 5 kw	约7kw About 7 kw
12	计数器最大设定圈数Maximum set number of counter turns	9999.9	9999.9
13	导线规格Wire specification	扁线： Max 3×12mm Flatwire: Max 3×12mm	扁线： Max 3×15mm Flatwire: Max 3×15mm
13	导线规格Wire specification	漆包线：φ0.8mm—φ3mm Enameledwire:φ0.8mm—φ3mm	漆包线：φ0.8mm—φ5mm Enameledwire:φ0.8mm—φ5mm
14	自动排线功能 Automatic line function	调节线径最小间距0.01mm Adjust the wire diameter minimum spacing of 0.01 mm	调节线径最小间距0.01mm Adjust the wire diameter minimum spacing of 0.01 mm
15	电源Powersource	380v50HZ	380v50HZ
